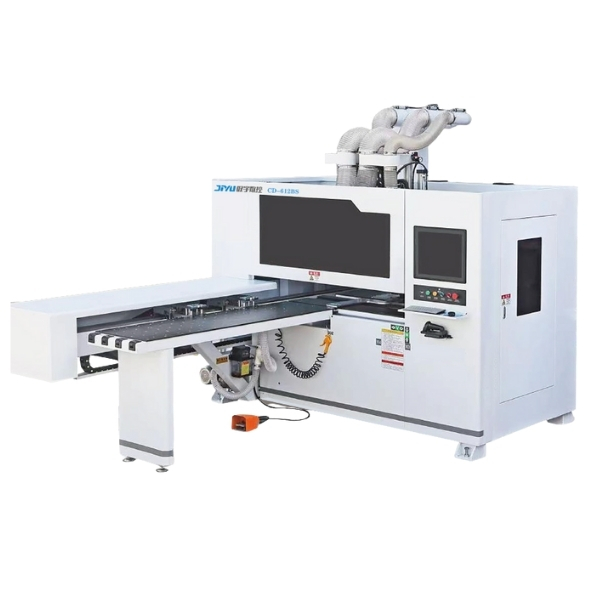

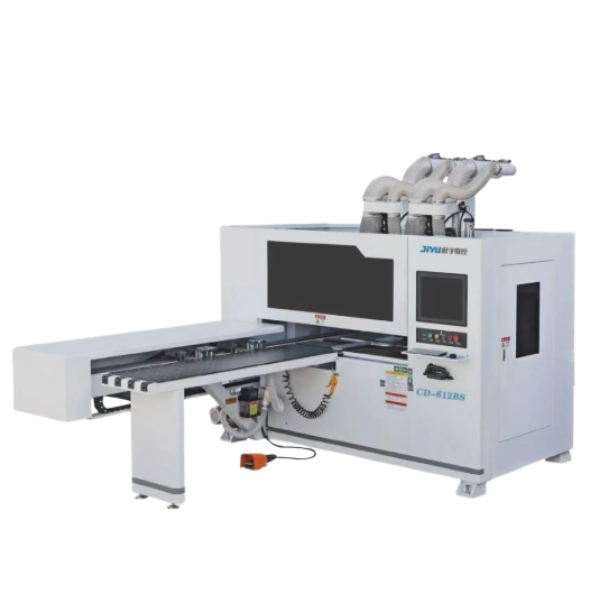

JIYU 612B-4 ESNEK 2+1 CNC DELİK MAKİNESİ

BluDrill CD-612B – 4 Genel Özellikleri:

● Tamamen CNC kontrollü esnek imalata uygun delik ve freze makinasıdır.

● İş parçasının önceden programı hazır ise veya ofiste programlanıp veriler makinaya ulaştırılır ise 0 zaman

kaybı ile ardı arda farklı parçalar işlenebilir.

● Özellikle mekanik ayarlı makinalarda birkaç seferde bitirilemeyecek karmaşık parçaların bile tek seferde

işlenmesini sağlar.

● Bir parça üzerindeki tüm üstten ve alttan delikleri, tüm yüzey freze işlemleri (arkalık kanalı, cep freze

işleri, katlanır kapak kanalları), menteşe delikleri, kulp delikleri veya gömme kulp freze işlemleri rahatlıkla

tek seferde yapılabilir.

Makina Konfigürasyonu:

Üst üniteler Alt Üniteler

1 adet Freze ünitesi

1 adet takım değiştirmeli freze ünitesi

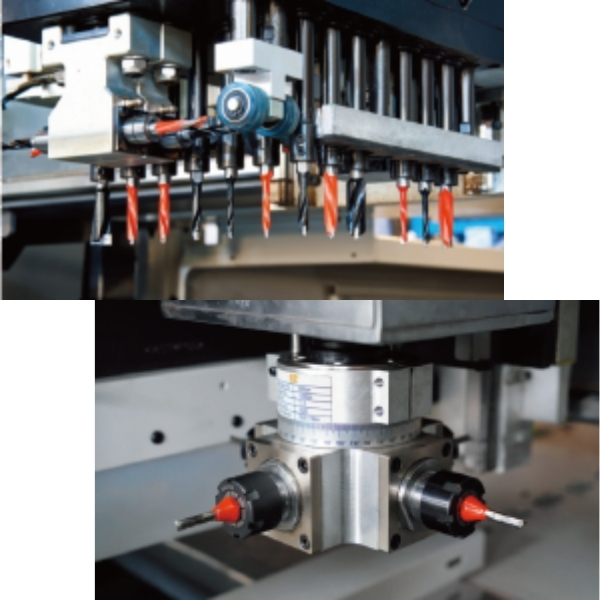

2 adet Delik grubu

Her biri 12 dikey, 4+4 yatay matkaplı

Alt Üniteler

1 adet freze ünitesi

1 adet Delik grubu

9 dikey

Çalışma Prensibi:

Üstteki 2 adet delik grubu birbirinden bağımsız eksen hareketlerine sahip olduğundan dolayı, parça

üzerindeki aynı sırada bulunan yatay veya dikey delikleri tamamen CNC kontrollü ve senkronize olarak aynı

anda deler. Bu özellik sayesinde delik işlem hızı yaklaşık 2 katına çıkar.

⮚ Üstten freze işlemi de ayrıca kontrol edilir.

⮚ Eğer parça dolap orta dikmesi gibi ya da çekmece önü gibi hem üstten hem de alttan delik içeriyor ise,

makine programı üst ve alt üniteleri yine tamamen CNC kontrollü ve senkronize olarak hareket ettirerek

ve minimum işlem süresini hesap ederek tüm işleri bitirir.

⮚ Örnek olarak 2 farklı ölçüdeki 2 dolap yanını alalım.

⮚ Aşağıdaki 2 farklı genişlik için üst delik üniteleri kendi aralarındaki mesafeyi otomatik olarak ayarlayacak

ve yatayda aynı grup içinde görülen her sıra delikler aynı anda delinecektir.

Teknik Özellikler:

Minimum – Maksimum parça boyu 140 – 3000 mm

Minimum – Maksimum parça eni 40 – 1220 mm

Minimum – Maksimum parça kalınlığı 10 – 55 mm

X eksen hareketi maksimum hızı 135 m/dak

Y eksen hareketi maksimum hızı 95 m/dak

Z eksen hareketi maksimum hızı 40 m/dak

Çalışma tablası yerden yüksekliği 930 mm

Toplam elektrik yükü 25 kW

Çalışma gerilimi ve frekansı 380 V / 50 Hz

Basınçlı hava 0,6 – 0,8 Mpa

Toplam makina ağırlığı 4000 kg

Sevkiyat ölçüleri 6445 x 2840 x 2220 mm

Freze Ünitesi

⮚ 3,5 KW motor gücü

⮚ 18.000 d/d dönüş hızı

Takım Değiştirmeli Freze Ünitesi

⮚ 6 KW motor gücü

⮚ 18.000 d/d dönüş hızı

⮚ 4 adet takım kapasitesi

Alt grup üniteler:

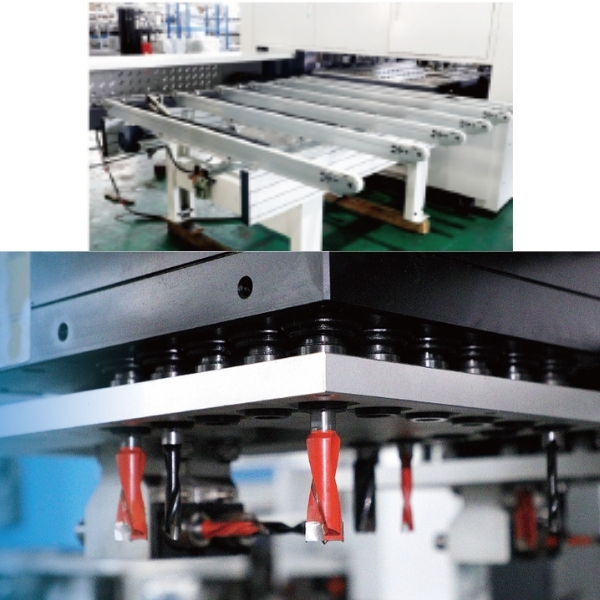

Delik grubu

9 adet dikey matkap grubu (3 x 3)

Freze Ünitesi

⮚ 3,5 KW motor gücü

⮚ 18.000 d/d dönüş hızı

Eksen Hareketleri:

X Ekseni yüksek hız ve hassasiyet için kremayer dişli sistemi ile tahrik edilmektedir.

Y Ekseni ise yüksek hassasiyeti için geniş ölçüde vidalı mil

sistemi ile tahrik edilmektedir.

Z Ekseni de yüksek delik derinliği hassasiyeti için geniş ölçüde vidalı mil sistemi

ile tahrik edilmektedir.

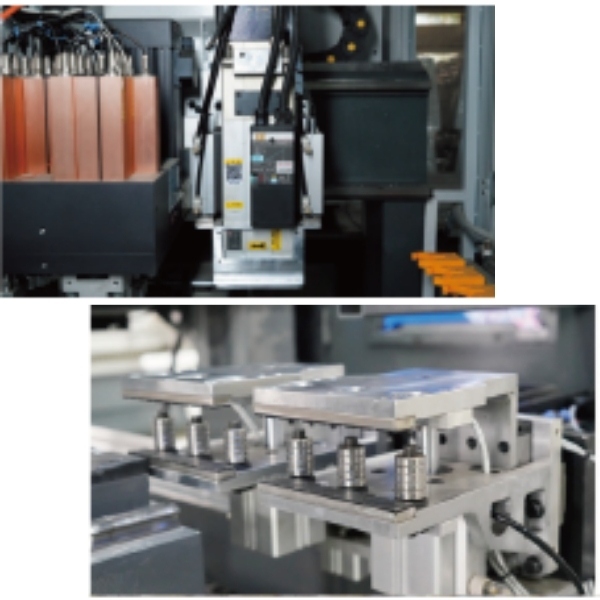

Tutucular (Grippers ya da Clamps):

2 adet birbirinden bağımsız hareket edebilen

tutucu ile donatılmıştır. Eksen hareketleri lineer

kızaklar üzerinde olup, 135 m/dak gibi çok yüksek

hıza çıkabilmektedir.

SATIŞ ŞEKLİ

DEVİR İLE SATIŞ

Teşvik belgesi olması durumunda makinenin “İTHAL” listede olması gerekmektedir.

İÇ NAKLİYE

İstanbul Gümrüklerinden iç nakliye müşteriye aittir.

ÖDEME KOŞULLARI

TESLİM SÜRESİ

Ön ödemenin tamamlanmasıyla birlikte makine teslim süresi 3 ay şeklindedir.

İLK MONTAJ VE İŞÇİ EĞİTİMİ

GARANTİ SÜRESİ

Makinenin montaj tarihinden itibaren 12 ay süreyle garanti kapsamındadır.

SERVİS HİZMETLERİ

Garanti süresi boyunca arıza durumunda servis hizmeti ücretsiz olarak sağlanacaktır.

Ancak servis sırasında oluşabilecek yol, yemek ve konaklama giderleri müşteriye aittir.

GARANTİ KAPSAMI DIŞINDA KALAN DURUMLAR

Kullanıcı hatalarından kaynaklanan arızalar

Elektriksel dalgalanmalardan (voltaj düşmesi/artışı vb.) oluşan arızalar ve elektronik cihazlar

Makine sarf malzemeleri

garanti kapsamı dışındadır.

Teknik elemanlarımızın, montajın yapılacağı şehre gidiş–dönüş, konaklama, şehir içi ulaşım, yemek giderleri ile montaj ve eğitim için gerekli malzeme teminleri müşterimize aittir.

Mavi Makina, makine toplam bedelinin Mavi Makina banka hesaplarına ulaşması ile İstanbul gümrük antrepolarından müşterimize devir faturası kesecektir. devir sonrası ardiye, %11 + %2,7 gümrük vergileri, ithalat gümrük danışmanlık masrafı, TSE ve TAREKS masrafları ile %20 KDV) belirtilen firmaya aittir.

Devir öncesi tüm masraflar Mavi Makina firmasına, devir faturası sonrası tüm ithalat masrafları

Toplam tutarın %30 USD karşılığı siparişte peşin olup, bakiye ödeme gümrüklerden devir veya satış faturasından 5 iş günü önce firmamıza yapılmış olacaktır.

YETKİLİ SERVİS DIŞINDAKİ MÜDAHALELER

Garanti süresi boyunca makineye yalnızca Yetkili Teknik Servis tarafından müdahale edilebilir.

OPERATÖR DEĞİŞİKLİĞİ

Makine eğitimi verilmiş operatörün değiştirilmesi durumunda bu değişiklik firmamıza bildirilmelidir.

Aksi halde yeni operatörün hatalarından kaynaklı arızalardan firmamız sorumlu değildir.

ÖNEMLİ NOTLAR

Teşvik belgenize uygun olarak gümrüklerden çekme ve iş yerinize nakliye giderleri sayın müşterimize aittir.

Bu evrakın geçerlilik süresi 7 iş günüdür.
