JIYU-468JK ENDÜSTRİYEL KENAR BANTLAMA MAKİNESİ

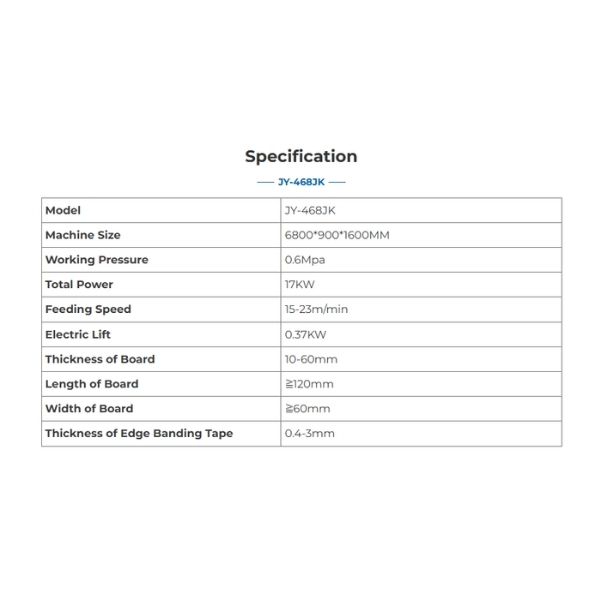

* Makine şasesi, kaynaklı çelik konstrüksiyon ile imal edilmiş olup, yüksek rijitlik ve üzerinde taşıdığı gruplar

için vibrasyon önleyici bir yapıda tasarlanmıştır.

* Kabin sistemi ses ve toz izolasyonlu olup, tüm grupları CE normu kapsamında kabin içinde toplanmıştır.

* Palet sistemi, sürtünmeye dayanıklı termoplastik taşıyıcı, üstü kauçuk kaplı endüstriyel zincir sisteminden

ibarettir.

* Palet hareket sistemi kızak üzerinde yataklanarak, titreşimsiz ve kendi ekseninde mükemmel hareket

kazandırılmıştır.

* Üst baskı sistemi V kayışlı konveyör ile desteklenmiştir. Parçayı kavrama kabiliyeti maksimumdadır. Üst

baskı yüksekliği, malzeme kalınlığına göre manuel olarak ayarlanmaktadır.

ÜST BASKI AYARI

Üst baskı yüksekliği, malzeme kalınlığına göre manuel olarak ayarlanmaktadır

Ön frezeli veya ön frezesiz çalışma koşulları için otomatik devreye girer ve çıkar. Panodan devreye giriş çıkışı

pnömatik olarak belirlenir. Ön frezeleme miktarı manuel ayarlanır.

YAPIŞMAYI ÖNLEYİCİ SPREY ÜNİTESİ

Yapışmayı önleyici sprey ünitesi; kenar bantlanacak parçanın kenarından üst ve alt yüzeyine kimyasal bir sıvı

püskürtmek sureti ile malzemenin kenarı ile bant arasında sıkışıp yukarı veya aşağıya akan, sıçrayan ve

istenmeyen fazla tutkalın panelin yüzeyine yapışmasını engelleyen bir ünitedir.

Ünite 1 adet elektronik sensör, iki adet sıvı püskürtme memesi ve iki adet sıvı taşıyıcı kaptan ibarettir. Sensörler

vasıtası ile görülen parçaya uzunluğu boyunca sıvı püskürtülür. Bu ünitenin kullanılabilmesi için ön freze

ünitesinin malzeme yüzeyinden daha sonra tıraşlama (Talaş kaldırma) yapması gerekmektedir.

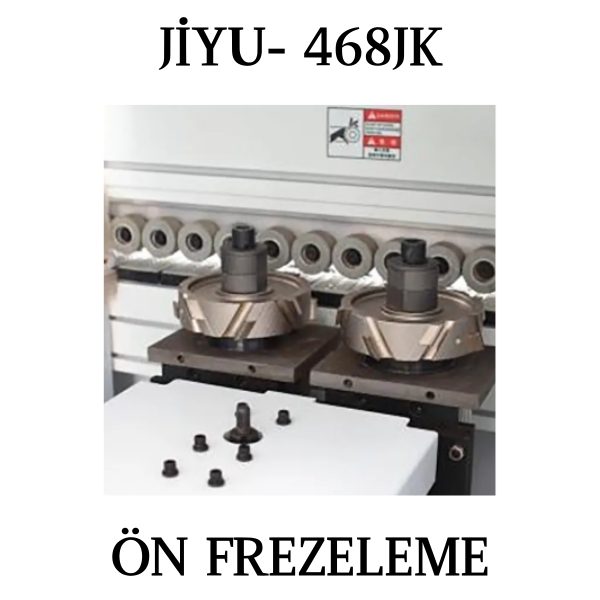

ÖN FREZELEME ÜNİTESİ

Malzeme kesilirken ya da kesildikten sonra bantlama makinasına gelene

kadar oluşan kalite bozukluklarını gidermek amaçlı, kesilen yüzeyin ince bir

talaş kaldırmak suretiyle frezelenerek temizlenmesini sağlar.

Teknik özellikler:

* Motor sayısı : 2 adet

* Motor gücü : 2,2 KW

* Motor devri : 12000 d/d

* Pnömatik jumping özelliği mevcuttur.

* Dia özellikli kesici takımları ilave edilmiştir.

ÖN FREZE ÜNİTESİNİN DIA BIÇAKLARI:

2 adet 120*30*H65 ölçülerinde DIA ön freze bıçakları

İlave edilmiştir. 60 mm yüksekliğe kadar freze yapılabilir.

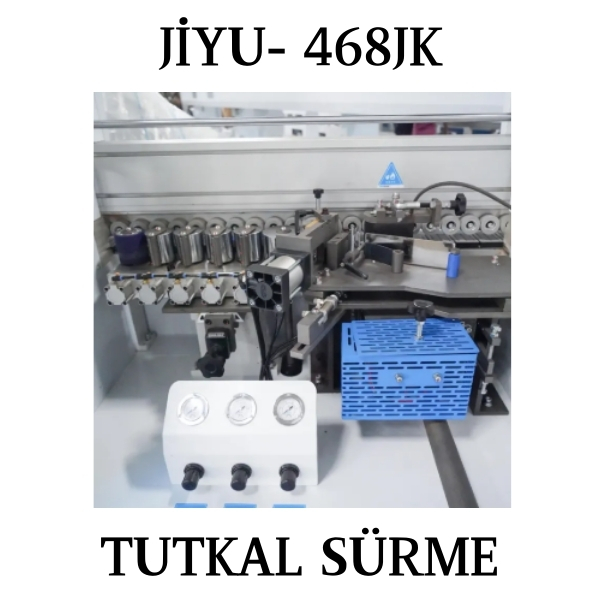

ÜSTTEN AKITMALI TUTKAL SÜRME ÜNİTESİ

* Ön eritme ünitesi mevcuttur.

* Hem ön eritme potası hem de alt pota için ayrı ayrı sıcaklık kontrolleri mevcuttur.

* Bandı kesmek için giyotin ünitesi mevcuttur.

Üstten akıtmalı tutkallama sisteminin çalışma prensibi:

* Granül (boncuk) halindeki tutkal, ünitenin en üstündeki huniye benzer tanka üstten boşaltılır.

* Buradan ön ısıtma tankına alınan tutkal, fiziksel olarak eridiği, ancak kimyasal olarak reaksiyonun

başlamadığı (aktif hale gelmediği) bir ara sıcaklığa kadar ısıtılır.

* Burada eriyik halde bekletilen tutkal, en alttaki nihai tutkal tankında seviye azaldığında, otomatik olarak

aşağıya basılır.

* Bu en alttaki küçük kapasiteli tankta ise tutkal, kimyasal aktivasyon sıcaklığına ulaştırılır.

* Eriyik tutkal miktarını gözetleyen sensör, buradaki miktar azaldığında, ön ısıtma tankından aşağıya tutkal

gönderme mekanizmasını tetikler. Bu sayede çevrim devam eder.

Bu ünitenin en büyük avantajları aşağıdaki gibidir;

* Standart tip boncuk tutkal kullanılır. (Herhangi özel tutkal ihtiyacı yoktur.)

* İlk çalıştırmada en alttaki ufak pota ısıtılacağından, makine çok kısa sürede hazır hale gelir.

* Makine beklemeye alındığında, çok az bir tutkal miktarı alt potada eriyik halde kalacağından, aynı tutkalın

birkaç kere art arda ısınıp, soğumasını engeller. Bu sayede, tutkalın özelliğini yitirme (yanma) riski ortadan

kalkmış olur.

Baskı sistemi: 1 adet büyük ve 5 adet daha küçük baskı merdaneleri (toplam 6

adet) mevcuttur. Birinci merdane motor ile tahrikli, diğer 5 adet avaredir.

Baskı merdanelerinin bant kalınlığına göre ileri – geri ayarı manuel’dir.

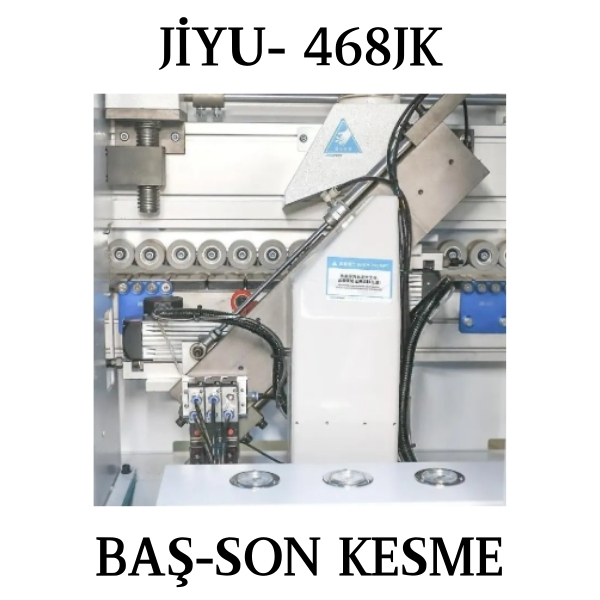

BAŞ SON KESME ÜNİTESİ

Açılı kızaklar üzerinde hareketli, 2 ayrı motor ve ayrı kızaklı baş ve son kesme

için dizayn edilmiştir. Motorlar pnömatik tahrik ile yataklar üzerinde hareket

etmektedir.

● Maks çalışma hızı : 24 m/dak

● Motor gücü : 0,37 KW , 12000 RPM

● Kopyalama : Ön ve arka cumbadan

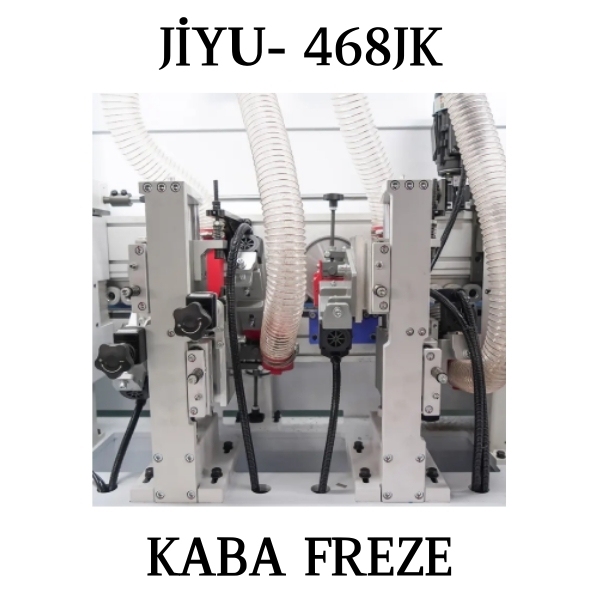

KABA ALT ÜST FREZE ÜNİTESİ

Kenar bandının alt ve üst taraftan fazlalıklarının frezelenmesi işlemini yapmaktadır.

Yükseklik ayarı üst baskı ile ayarlıdır. Kopyalama sistemi ise dikey kopyalama diskler,

yardımıyla yapılmaktadır.

● Motor gücü (2 adet) : 0,7 + 0,7 KW

● Devir sayısı : 12000 d/d

● Kopyalama sistemi : Alt ve üstten

● 2 adet düz ve geniş kesici takımlar mevcuttur.

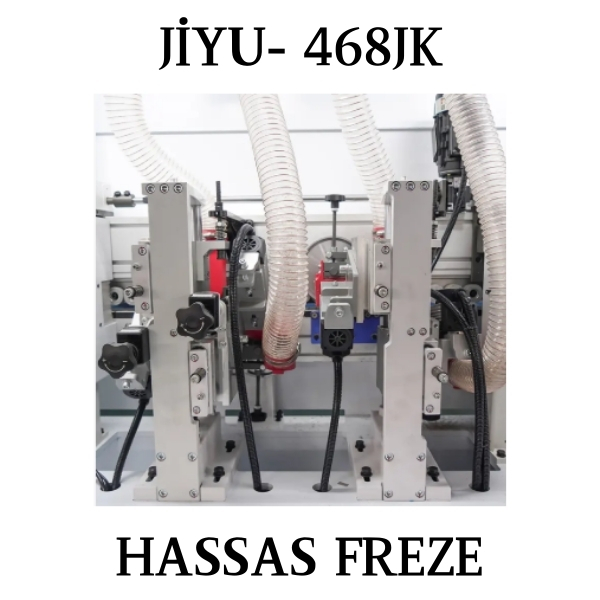

HASSAS ALT ÜST FREZE ÜNİTESİ

Kenar bandının alt ve üst taraftan fazlalıklarının hassas bir şekilde frezelenmesi işlemini

yapmaktadır. Kaba frezeden sonra radyüslü HASSAS alt üst freze amaçlı kullanılır.

Yükseklik ayarı üst baskı ile birlikte ayarlıdır. Hem dikey hem de yatay yönde kopyalama

diskleri mevcuttur.

● Motor gücü (2 adet) : 0,75 + 0,75 KW

● Devir sayısı : 18000 d/d

● Kopyalama sistemi : Alttan, üstten ve cumbadan

● 2 adet 1 mm radyüslü kesici takımlar mevcuttur.

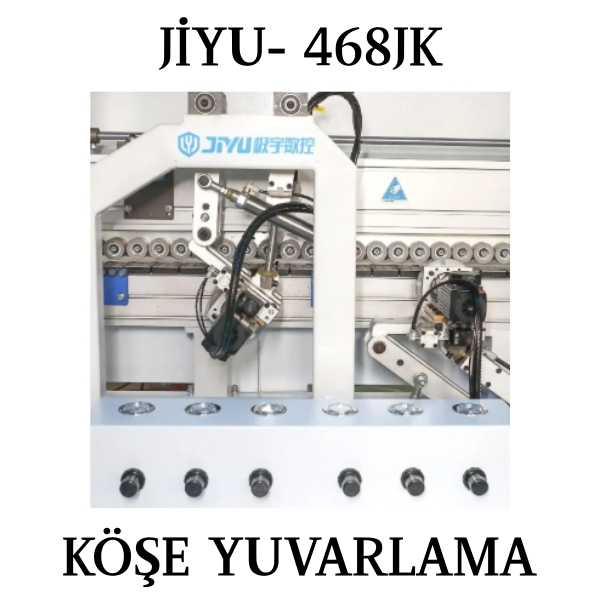

KÖŞE YUVARLAMA ÜNİTESİ (4 MOTORLU)

Özellikle 4 kenarı bantlanan parçaların köşelerindeki radyüslü kısımlarının

frezelenmesi için 4 adet 0,75 KW motorla donatılmıştır. Mekanik göstergeler ve

pnömatik konum kontrol sistemi üzerindedir.

* Maks. Çalışma hızı 18 m/dak

* 1 mm radyüslü bıçaklar mevcuttur.

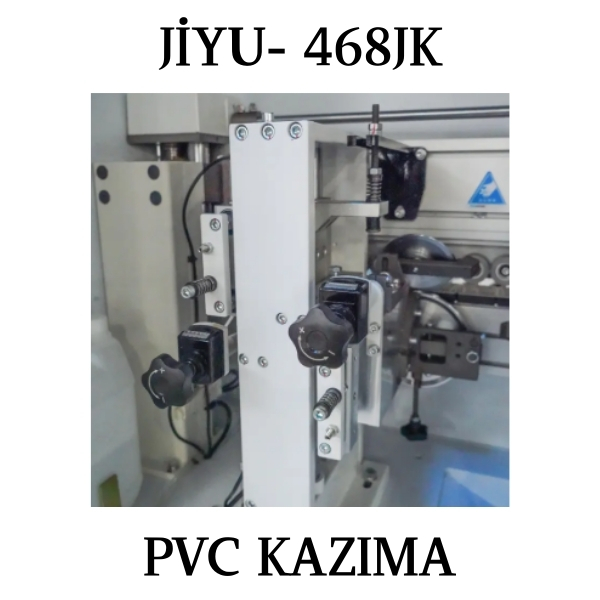

RADÜSLÜ JİLET KAZIMA ÜNİTESİ

Alt – üst frezenin radyüslü frezeleme esnasında bıraktığı bıçak darbe izlerini kaybetmek

için kullanılır.

* Yükseklik ayarı : Üst baskı ile ayarlıdır.

* Kenar bandı kalınlığı : 0,4 ila 3 mm arası olabilir

* Kopyalama sistemi : Yatay ve dikey kopya diskleri ile 2 adet 1 mm Radiuslu

kesici takımlar mevcuttur.

TUTKAL KAZIMA ÜNİTESİ

Panel alt ve üstünü kopyalayarak düz jiletler ile tutkal temizleme

Ünitesi

● Yükseklik ayarı : Üst baskı ile ayarlıdır.

● Kopyalama Sistemi : Dikey kopya ile

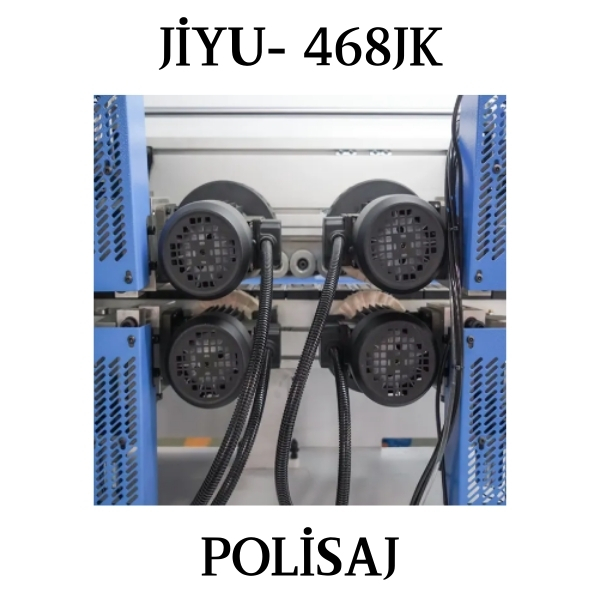

POLİSAJ ÜNİTESİ

Bir adet 0,25 kW gücünde motor ile frezelenmiş ve Jiletlenmiş yüzeyin

polisaj işlemini gerçekleştirir.

MAKİNA ÜRETİMİNDE KULLANILAN EKİPANLAR

● İnverter: Delta (Tayvan)

● Elektrik ekipmanları: LS (Kore)

● PLC: Delta (Tayvan)

● Encoder: Honeywell (Tayvan)

PC KONTROL SİSTEMİ

● 19” renkli DELL marka ekran

● Dokunmatik kontrol sistemi

● Endüstriyel PC ünitesi

● Türkçe kullanım imkânı

● Çoklu program hafızası

● Bütün üniteler için açma/kapama programlaması

● Motorların otomatik olarak devreye alınması

● Tutkal tankı sıcaklık kontrolü ve ayarı

● Alarm kodlaması

● Çalışma ortamı sıcaklığı 0ºC-+45ºC
